JOYSTICK
HISTORIA
Definición:
La palanca de mando o joystick (joy= alegría, stick=palo) es un periférico de entrada que consiste en una palanca que gira sobre una base e informa de su posición. ... [leer más]
Palanca de mando

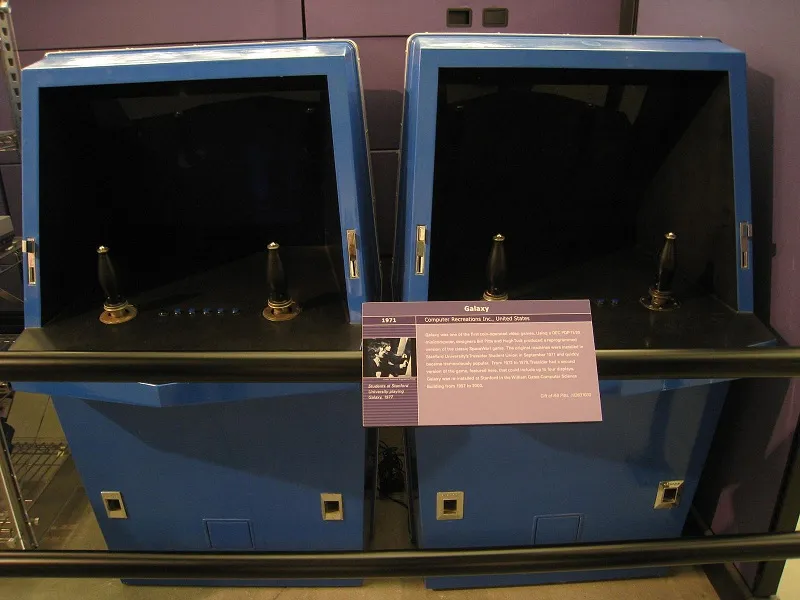

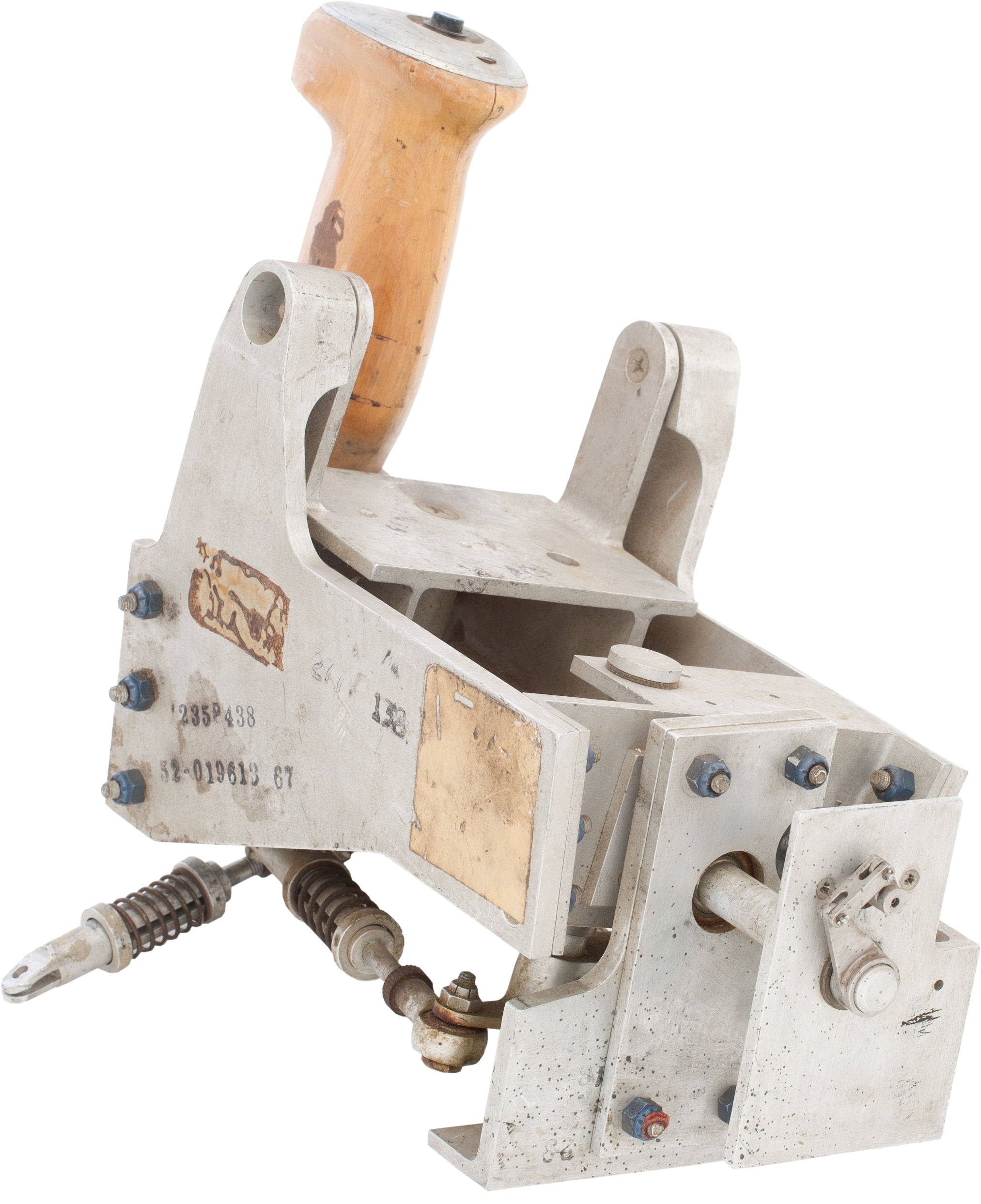

La palanca de mando eléctrica fue inventada por CB Mirick, que la desarrolló para un avión de control remoto. ... [leer más]

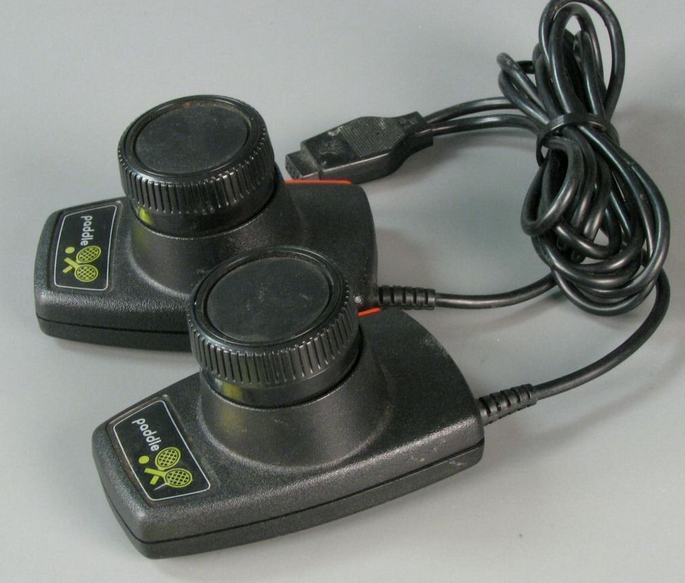

Mando de diales

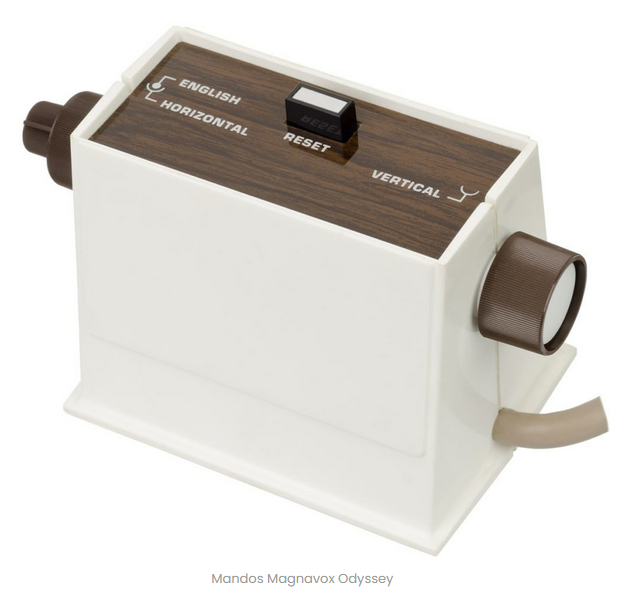

En 1967 Magnavox Odyssey creo la primera consola de videojuegos, la cual incorporaba un mando analógico con 2 ruedas que movian vertical y horizontalmente el bate del videojuego Pong
Joystick
En 1977 Atari sacó para su consola de 8 bits, la Atari 2600 un joystick digital de dos ejes con un boton de acción, estaba conectado a través de un conector de 9 pines.

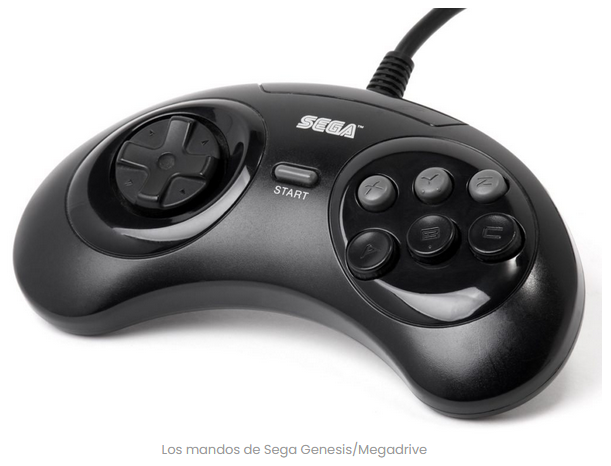

Gamepad
En los 80 aparece la cuarta generación de consolas de 16 bits y con ellas los primeros gamepads, que contaban con la clásica cruceta de cuatro direcciones y 4 botones. ... [leer más]
Hoy en día

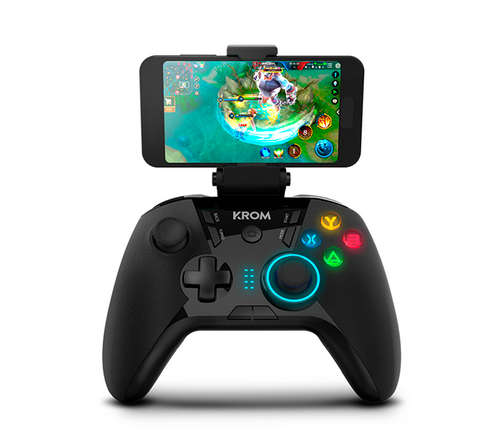

Hoy en día tienen muchos botones, incluso pueden tener vibración y sonido. Los hay de todo tipo, incluso los puedes encontrar multiplataforma como el Krom Kloud que sirve para PC, SWITCH, IOS y también para ANDROID.
Emuladores

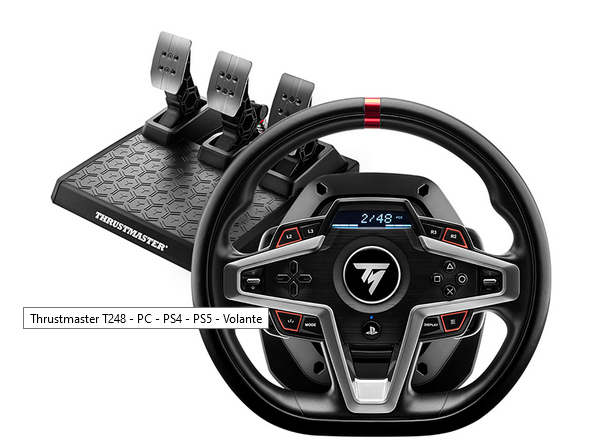

Para los juegos que simulan el control de aviones, motos, coches para que sea más real puedes encontrar cosas como este volante que incluye los pedales de aceleración y freno.
Wii Remote
Nuevamente Nintendo revolucionó el mercado sacando la consola Wii, la cual marcó un antes y un después en el concepto de inmersión del jugador en el videojuego. ... [leer más]
El futuro

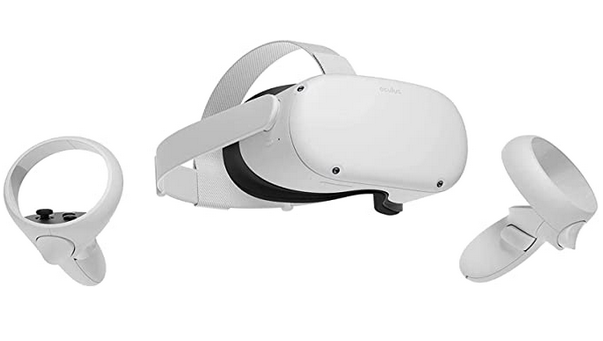

De la Wii a los mandos de realidad virtual que además de controlar todos los movimientos de tu mano incluyen un casco con unas gafas de realidad virtual. ... [leer más]
FUNCIONAMIENTO
Atari & Comodore
4 direcciones + 1 botón

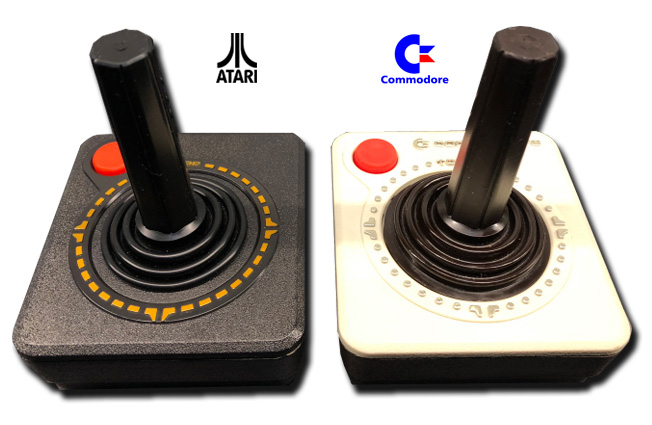

Imagen izquierda:

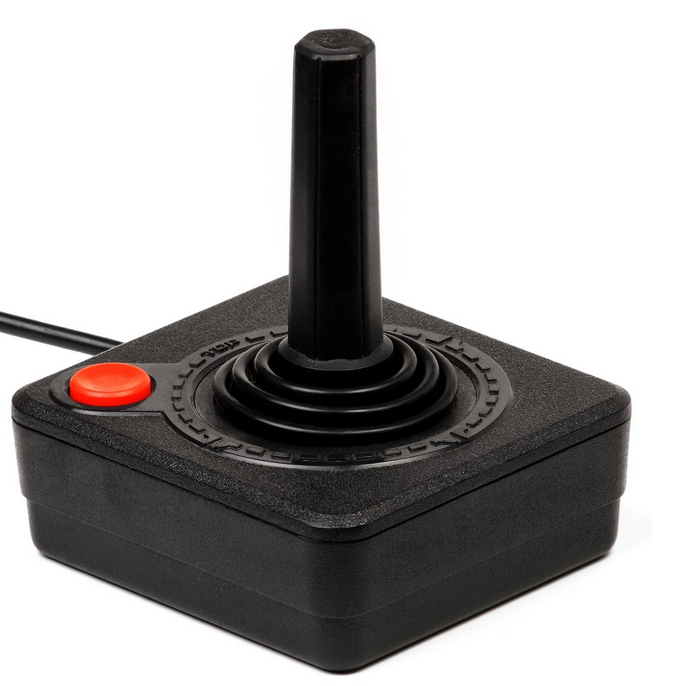

Un joystick atari, de los primeros en aparecer

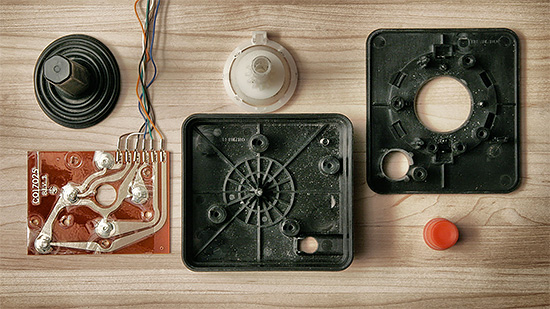

Imagen derecha:
El interior de un joystick comodore, en la que se distingue abajo a la izquierda el boton y a la derecha las 4 direcciones que tenía el joystick: arriba, abajo, izquierda y derecha. Cada posición o movimiento tiene un circuito bien definido. Cada vez que se mueve el joystick se cierra uno de los circuitos permitiendo que pase la electricidad. Cuando el ordenador recibe por el cable correspondiente la carga eléctrica sabe que el joystick se ha movido.
En un sistema convencional, una tarjeta (un circuito integrado) dentro del ordenador se encarga de convertir de analógico a digital, o sea que transforma esa señal eléctrica en binario.
Gamepad de Nintendo
4 direcciones + 4 botones
Imagen izquierda:

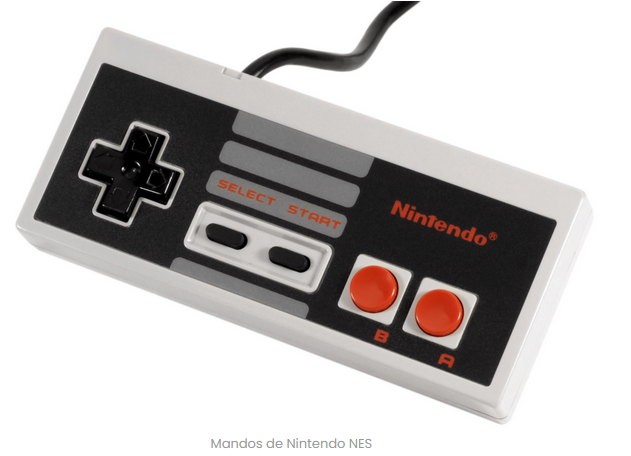

Uno de los primeros gamepad de Nintendo, apareció con las consolas de 8 y 16 bits. Se sustituye la palanca del joystick por una D-Pad o cruceta digital que tiene la misma función del joystick mover en 4 direcciones, otra mejora es que pasa de uno a cuatro botones.
- Select:
- Para seleccionar en el menu del juego
- Start:
- Para comenzar el juego
- A y B:
- Según el juego sirve para saltar, atacar, correr, agacharse, etc
Imagen centro:

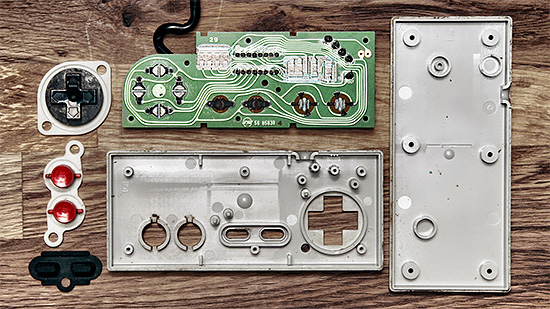

El gamepad desmontado donde se ve que hay más y mejores conexiones que en el joystick.

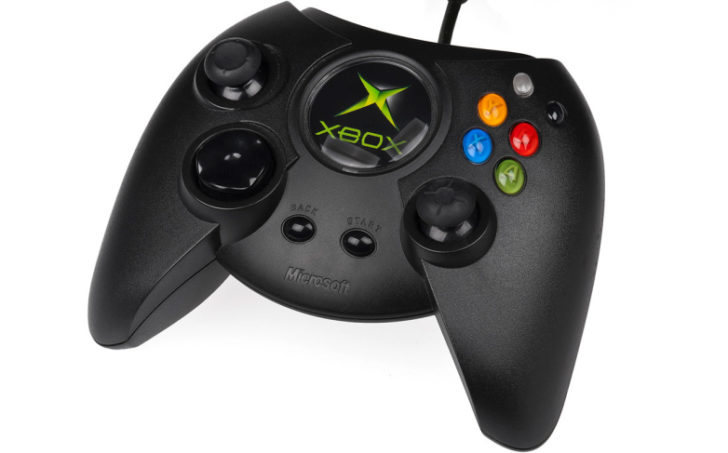

Imagen derecha:

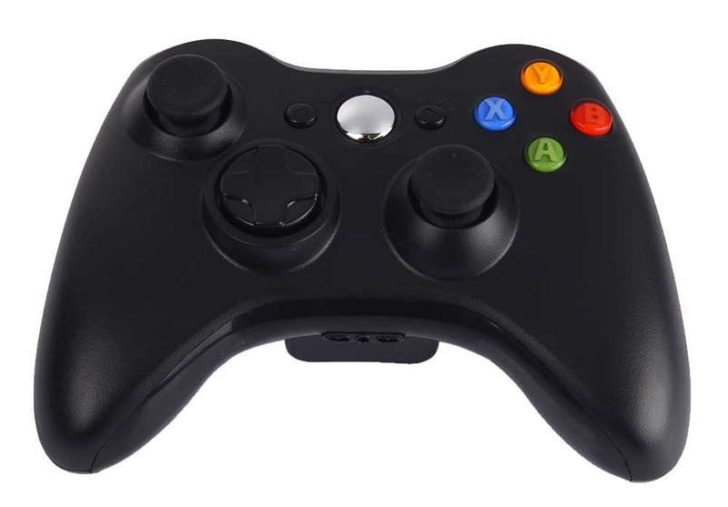

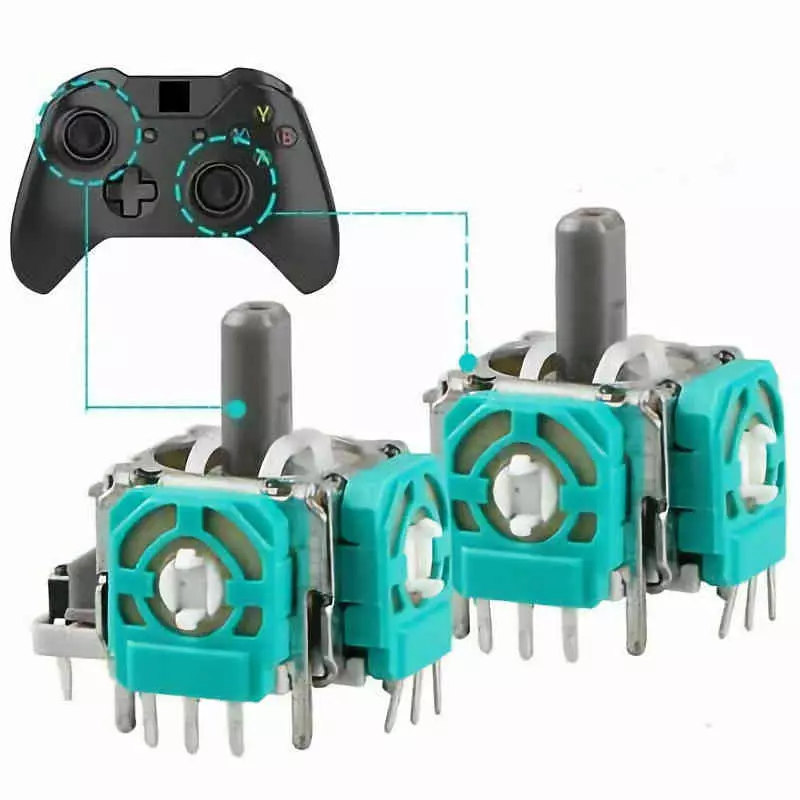

Con el tiempo además de más ergonomicos, se le añaden más botones y se integran los stick analógicos. Estos hacen uso de un potenciómetro, que mide el desplazamiento en que movemos el stick y la dirección, generando un valor que se transmitia en paralelo por su cable correspondiente. Esto cambia cuando aparece el USB ya que es un puerto serial.
Wii y Kinect
Sensores y cámaras

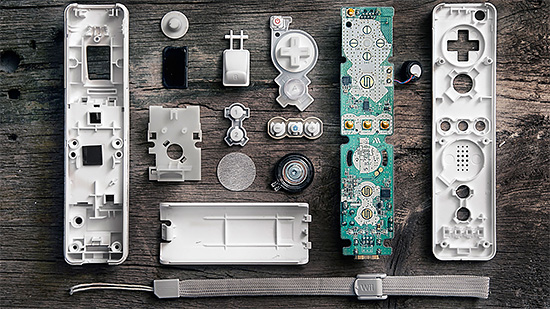

Imagen izquierda:
La novedad llegó con el mando de la Wii que además de usarse como gamepad inalambrico, se puede usar moviendolo gracias a una camara que trae en la parte superior y que ve los leds de la barra sensora, y así detecta el movimiento, su localización exacta y orientación en el espacio tridimensional.
La barra de sensores se pone bajo o sobre la TV para que así nuestros movimientos correspondan con la imagen del juego.
También incluye también un altavoz y vibración
Imagen centro:
El Kinect de la Xbox 360 no necesita mando, trae una cámara y un microfono. La cámara permite crear una imagen tridimensional de lo que tiene delante.
Reconoce las partes del cuerpo usando un sónar de luz infrarroja, que calcula el tiempo que tarda en rebotar y volver al dispositivo para saber la distancia.
El micrófono capta un campo cónico delante de él, así evita los sonidos de la TV y si de quienes están enfrente. Se usa para chatear o realizar comandos de voz interactuando con la consola.
Imagen derecha:
Funcionamiento de Kinect
Tarjeta de expansión
Conexión al PC
En un sistema convencional, una tarjeta (un circuito integrado) dentro del ordenador se encarga de convertir de analógico a digital.
Imagen izquierda:

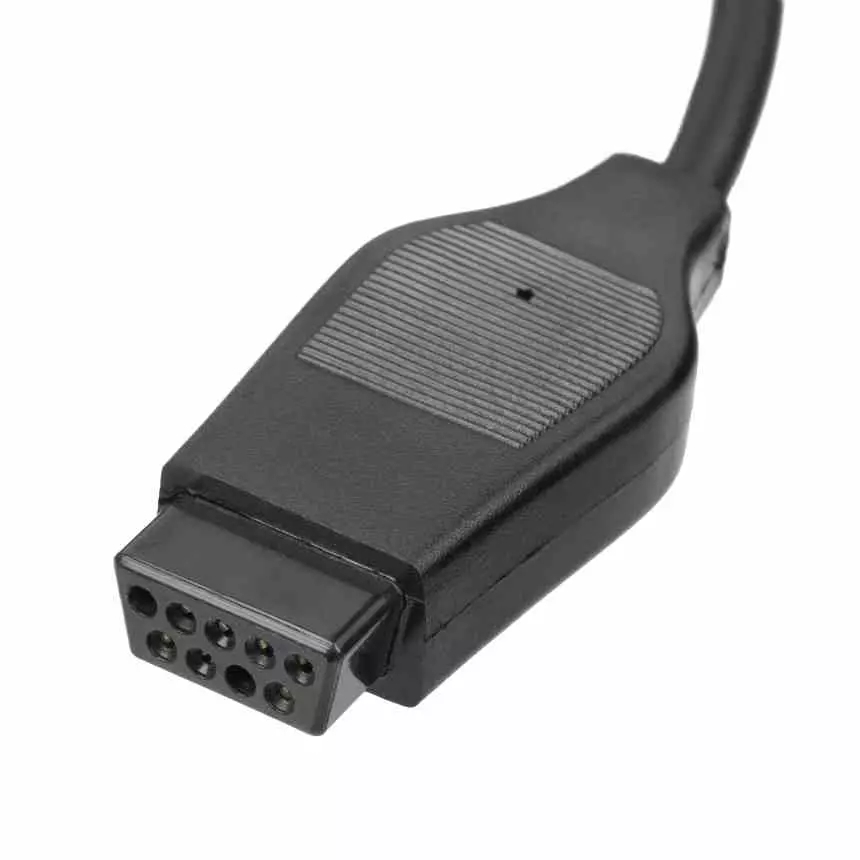

El conector de los antiguos joystick
Imagen centro:

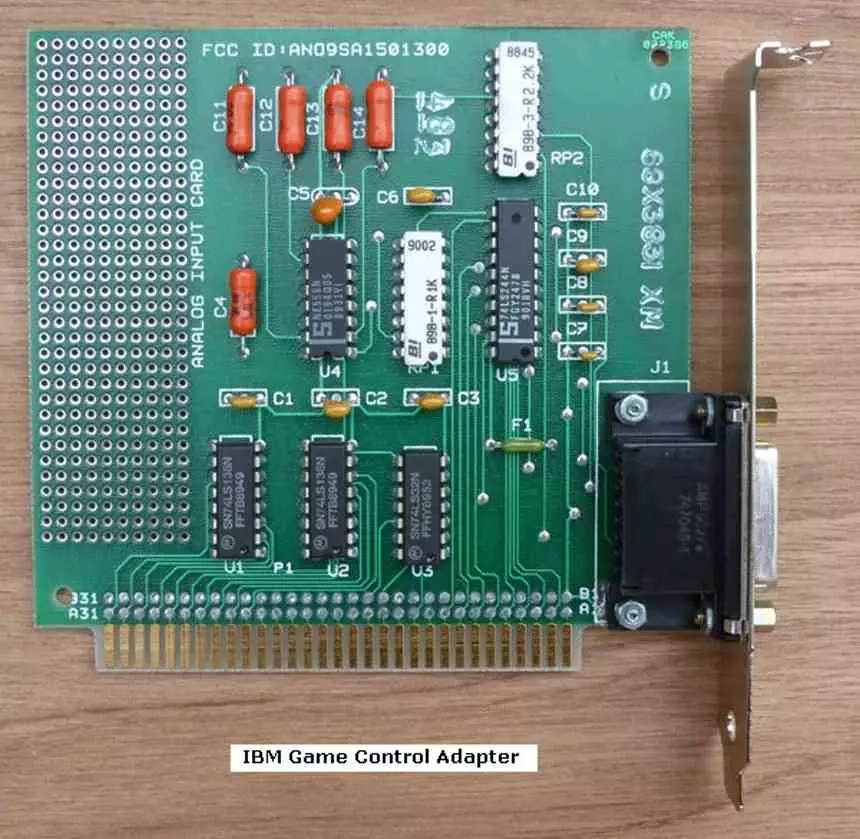

Una de los primeros adaptadores de control de juegos con un gameport
Imagen derecha:
Gameport integrado en una gráfica, sustituido por el USB
